滾絲機軋機冷軋加工原理
文章出處： 發表時間：2020-03-23
滾絲機軋機冷軋加工原理：軋機上冷軋小模數漸開線花鍵的原理。 L，R是一對具有相同參數的漸開線滾輪，分別安裝在滾絲機的兩個主軸上，并且可以在傳動機構的驅動下沿同一方向同步旋轉。 R輪可由氣缸驅動以進行徑向進給運動，L輪可通過調節機構調節，以與工件P表面上的R輪的壓痕重合。工件P由兩個中心夾緊孔和調節夾可以軸向移動工件。
當施加力時，它可以在O點處圍繞平行于機床主軸的軸線擺動Φ角，以確保工件始終處于冷軋過程中。保持兩個滾輪處于自由滾動狀態，同時便于夾緊工件。滾輪的結構尺寸，形狀公差和技術要求是參考滾輪和圓柱形測量齒輪制定的。根據齒輪的樣條數據計算滾輪的共同法向長度或跨度距離M，并且可以通過Cr12MoV選擇所需材料。
同步調節滾輪，即調節工件表面上L和R輪的壓痕。如果同步調整不準確，工件將無序，缺損和超出公差。工件的中心高度與滾輪的中心高度一致(允許下降0.01至0.08 mm)。

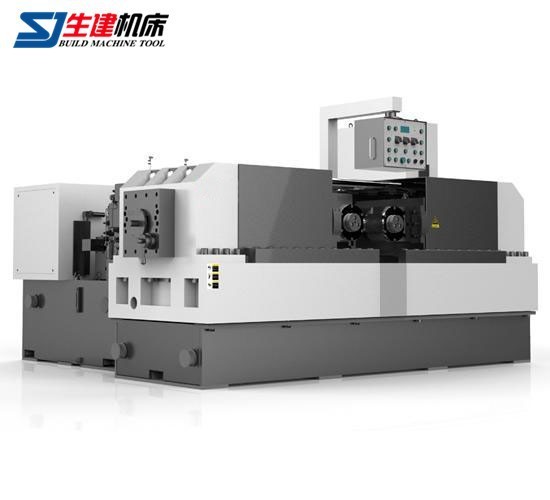

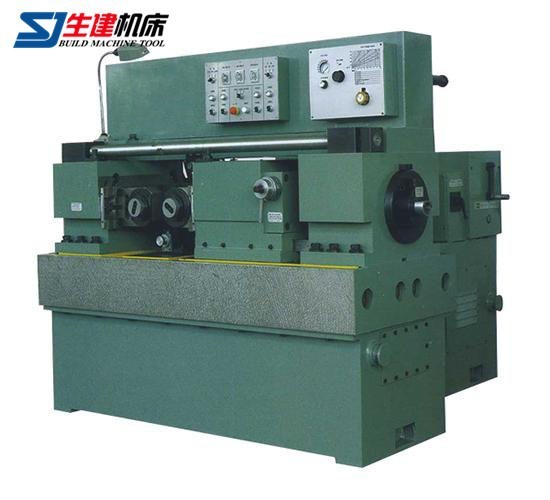

這個本機主要優點：機器結構穩定，生產范圍廣。 主要用于軋制各種精密外螺紋，高強度標準件和大螺距地腳螺栓和T型螺釘。
